👉 项目背景

        客户公司为生产汽车配件的公司，拥有一条产品生产线。生产线由多台设备（设备上带有PLC）组成，每台设备对应一两道工序。

👉 客户需求

        需要创建工单，安排生产，对产品的工序作管理。为产品绑定物料，生产过程中对产品作质检。记录生产过程中的生产数据，对生产过程可作追溯。通过车间大屏实时显示设备的状态。

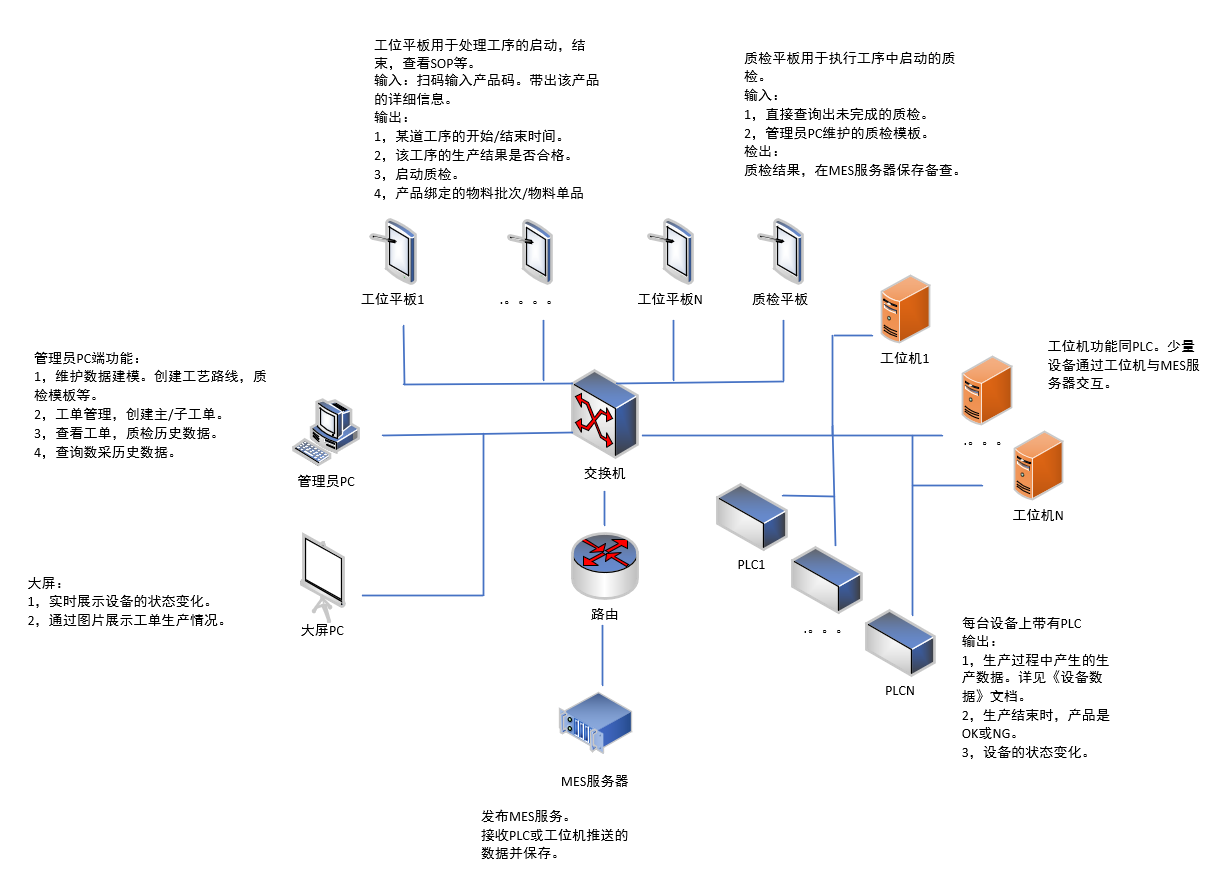

👉 拓朴结构

        项目部分客户内部局域网。在内网中搭建MES服务器，各设备中的PLC，工位机，工位平板（各工序过站用），质检平板（依据质检模板完成质检），都与MES服务器连接。

👉 功能设计

        基础功能
        用户，角色，菜单等管理。用与管理可登录系统的用户。日志记录，记录各用户的登录记录，日志可查询。基础配置管理，管理系统的各基础数据等。

        数据建模
        管理系统中的基础数据及相互关系。维护工站，产线，车间之间的关系。创建工序，工艺路线，一条工艺路线由多个工序按先后顺序组成。创建SOP工业指导书，指导书与工序对应，通过工位平板，在指定的工序上显示。创建质检模板，质检模板与工序相对应，生产到达该工序时，可启动质检。工装量具管理，用与设置各道工序中使用到的工装量具。

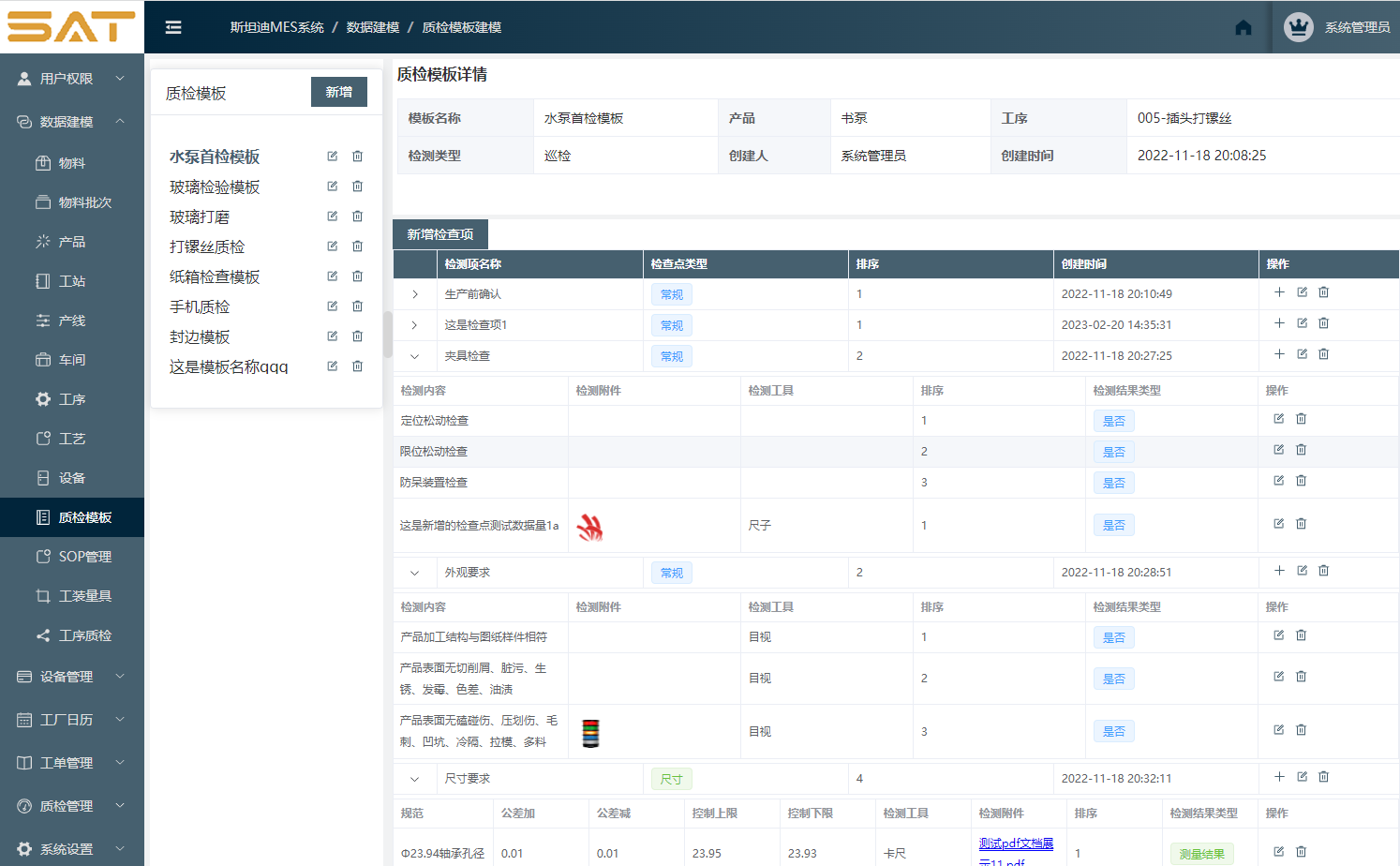

        质检模板参考界面：


        设备管理
        对设备作保养，保存设备保养记录。

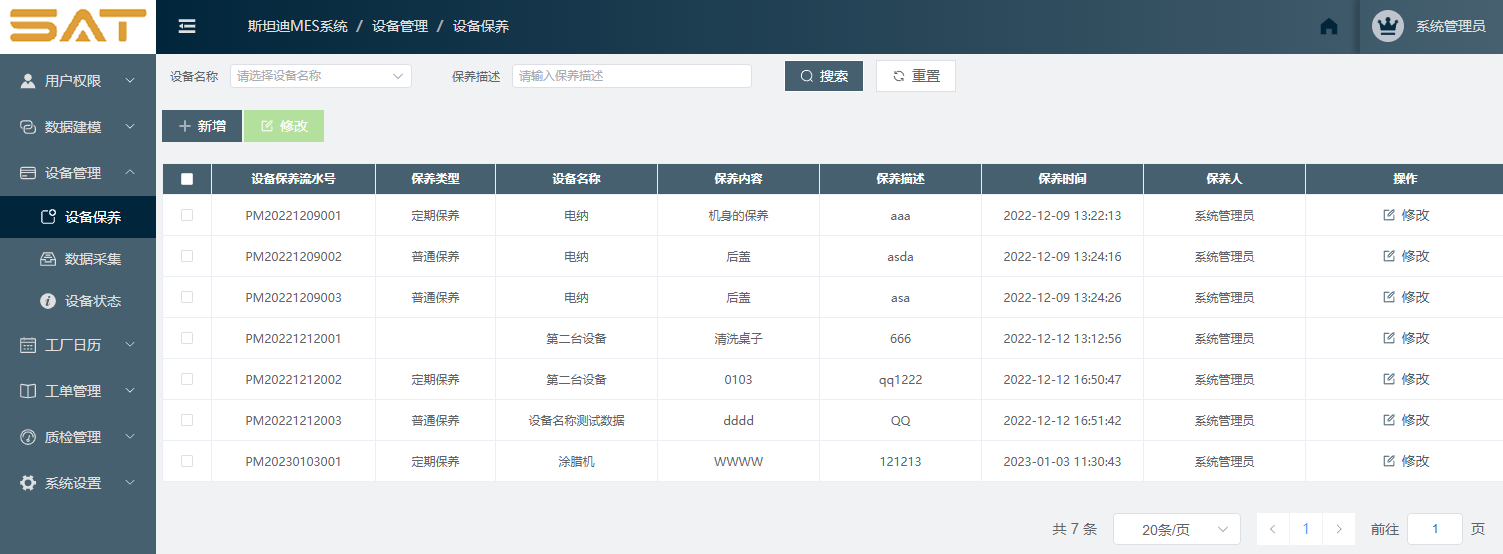

        设备保养参考界面：


        工单管理
        创建总工单，再由总工单创建子工单。工单启动后，开始生产，依据工单中的产品，启动相应的生产工艺，生产工艺按该工艺对应的工序流程，依据在各设备上完成生产。可实时查看各工单的生产情况。
        生产工单列表界面：

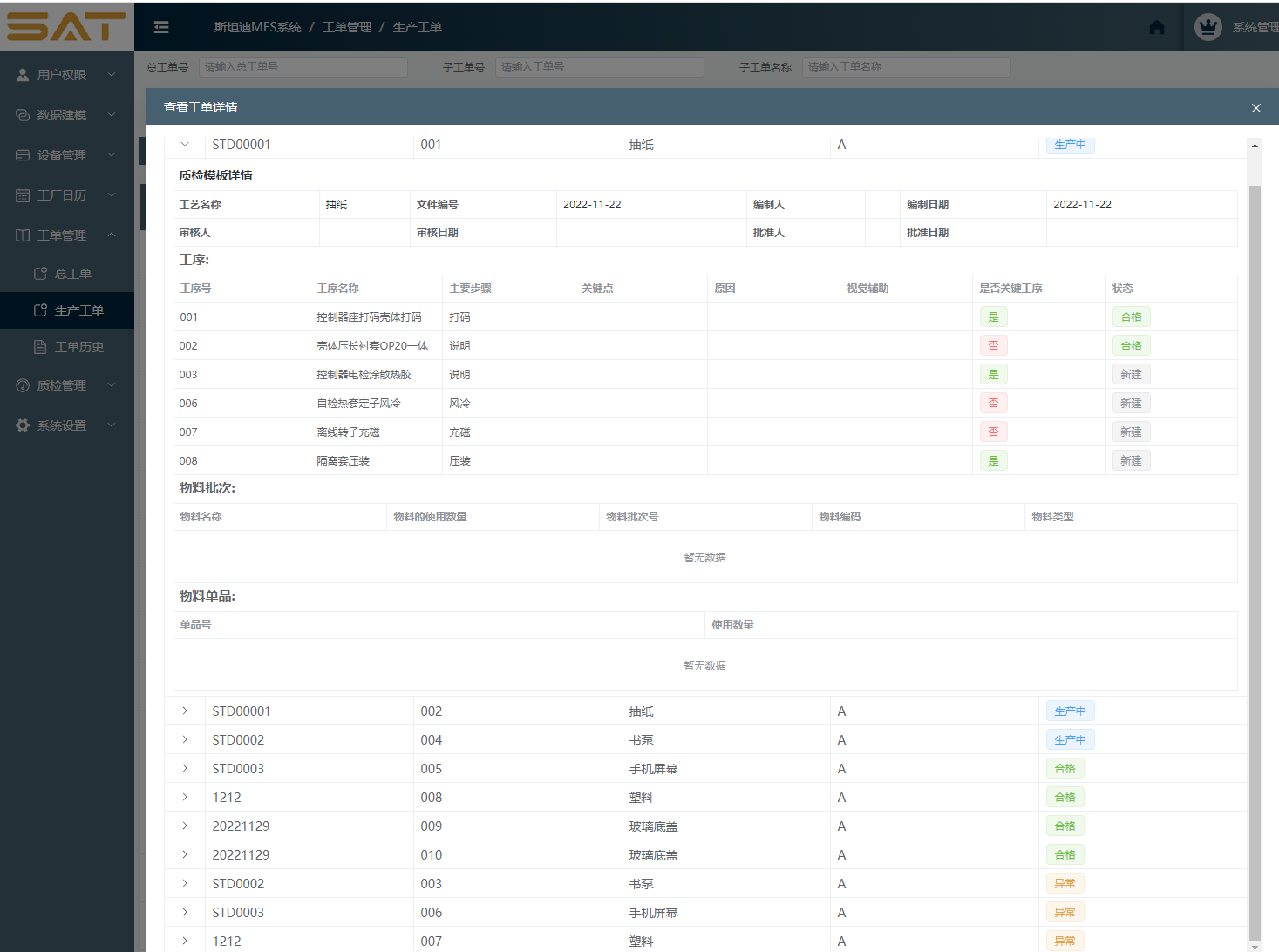

        生产工单中的产品界面：

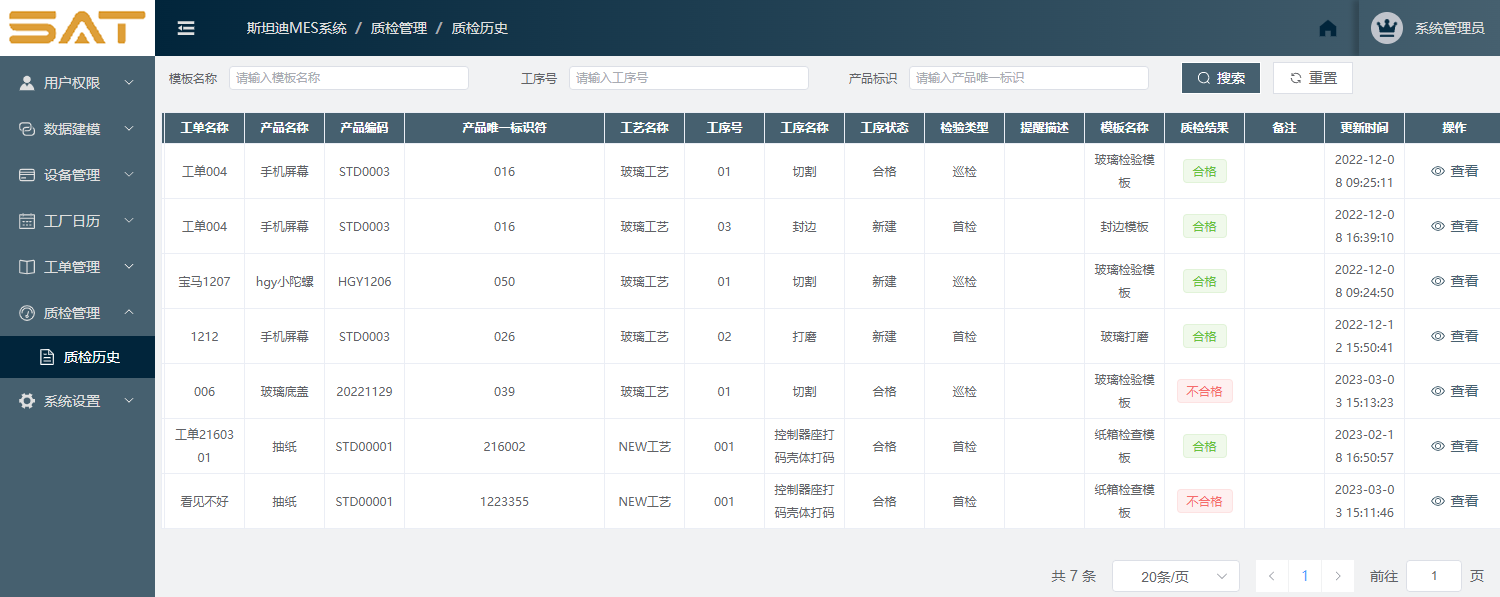

        质检记录查看
        质检通过平板完成，在PC端，可查看质检的执行情况及历史记录。参考界面：

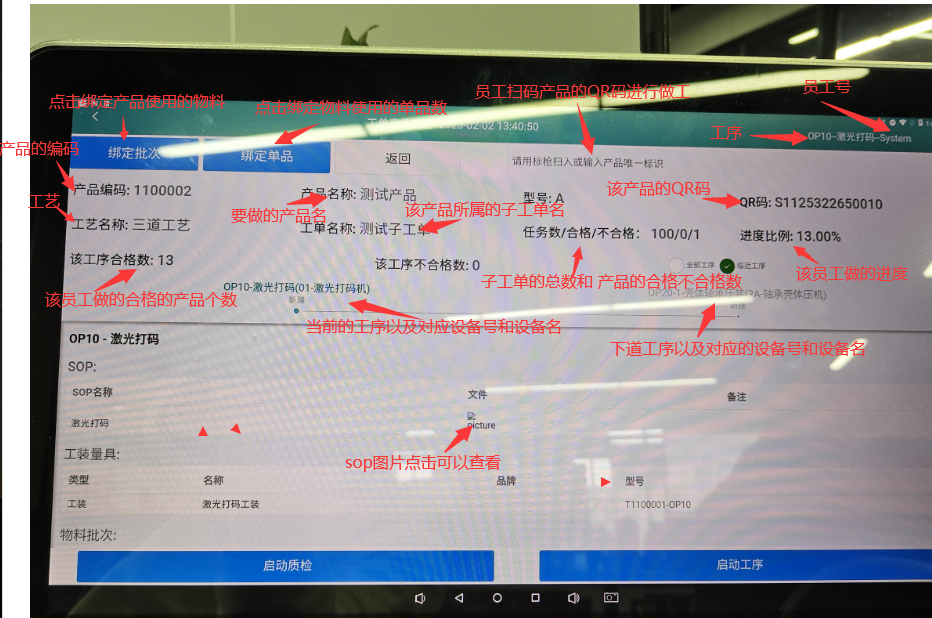

        工位平板功能
        每个工位上，有一块安卓平板，登录时，设置当前工序。平板上可查看SOP，完成工序的启动，过站等操作。另：质检的平板，与工位平板相似。


        数据采集
        在MES服务器，通过TCP协议开放端口，设备的PLC读取设备运行数据，推送到MES服务器，MES服务器再把设备的状态在大屏上实时显示。
